PU Zahnriemen HTD 14M Flex
Transportbänder: ca. 10 Arbeitstageverschweißte Zahnriemen: ca. 10 ArbeitstageFlex- und Wickelzahnriemen: ca. 3 Wochen
Expressfertigung auf Anfrage. Weitere Infos zum Versand
Technische Daten
| Farbe | weiß |
| Breiten | 25,40,55,85,100,170 mm |
| Material | PU |
| Maximallänge | 12488.0 mm |
| Minimallänge | 1610.0 mm |
| Produktionstyp | Flex |
| Profilgruppe | HTD (M) |
| Profilname | HTD 14M |
| Riemenhöhe | 9,5 mm |
| Teilung | 14.0 mm |
| Zahnhöhe | 5,6 mm |
| Typenbezeichnung | 25 HTD 14M | 40 HTD 14M | 55 HTD 14M | 85 HTD 14M | 100 HTD 14M |
| Eigenschaften | geschlossen gefertigt, Stahlzugträger, Temperaturbereich von -30°C bis + 80°C |
Produktbeschreibung

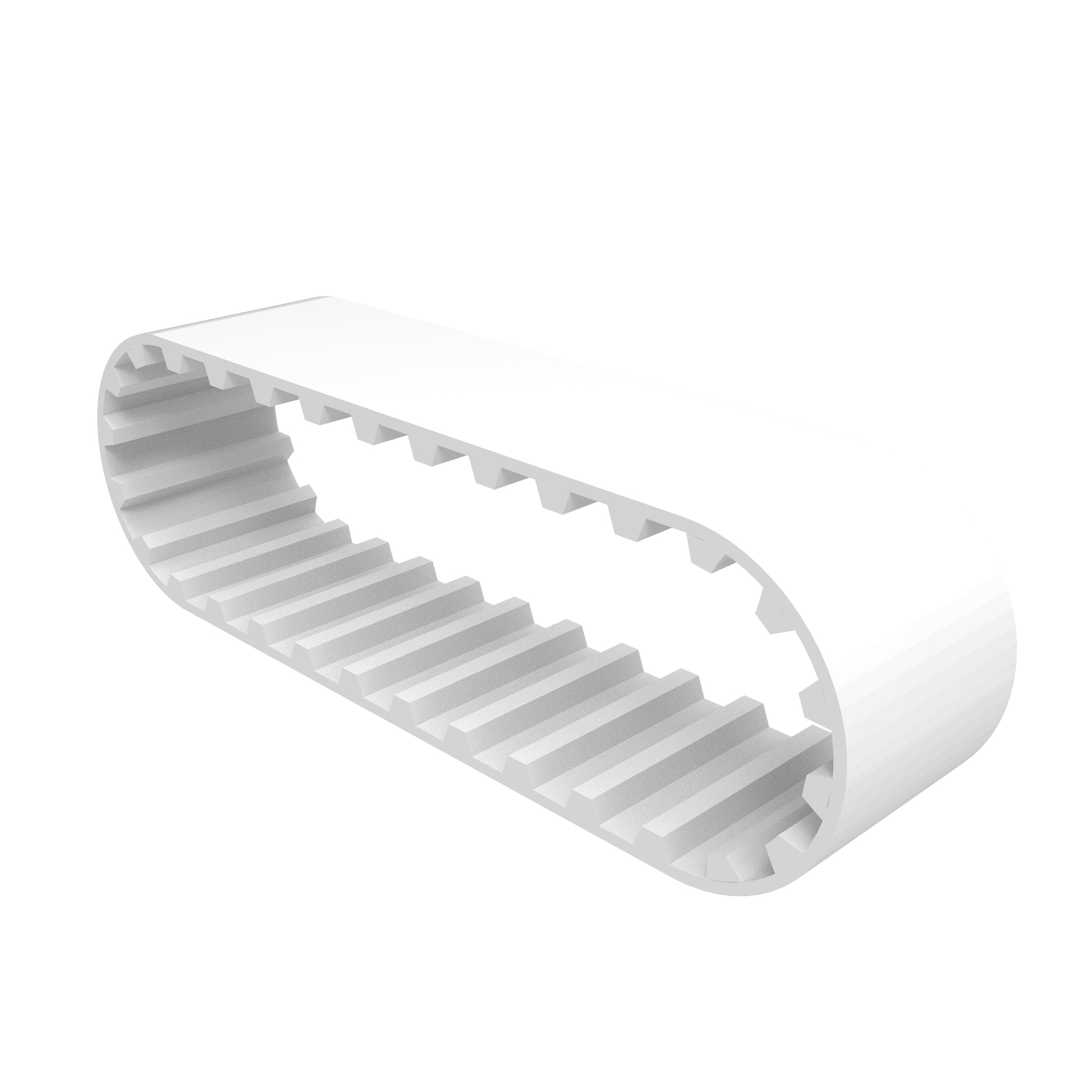

Der endlos gefertigte Flex-Zahnriemen HTD 14M wird in einem speziellen Extrusionsverfahren aus hochwertigem thermoplastischem Polyurethan (TPU) hergestellt. Der integrierte Zugstrang wird über zwei Formräder aufgespult und direkt umspritzt. Da er komplett ohne Schweißverbindung auskommt, bietet der Riemen eine deutlich höhere Leistungsübertragung als verschweißte Zahnriemen und eignet sich hervorragend als robuster Antriebszahnriemen für anspruchsvolle Leistungsantriebe, Förderanlagen und Positionieraufgaben im Maschinenbau.
Technische Merkmale & HTD-Bogenprofil

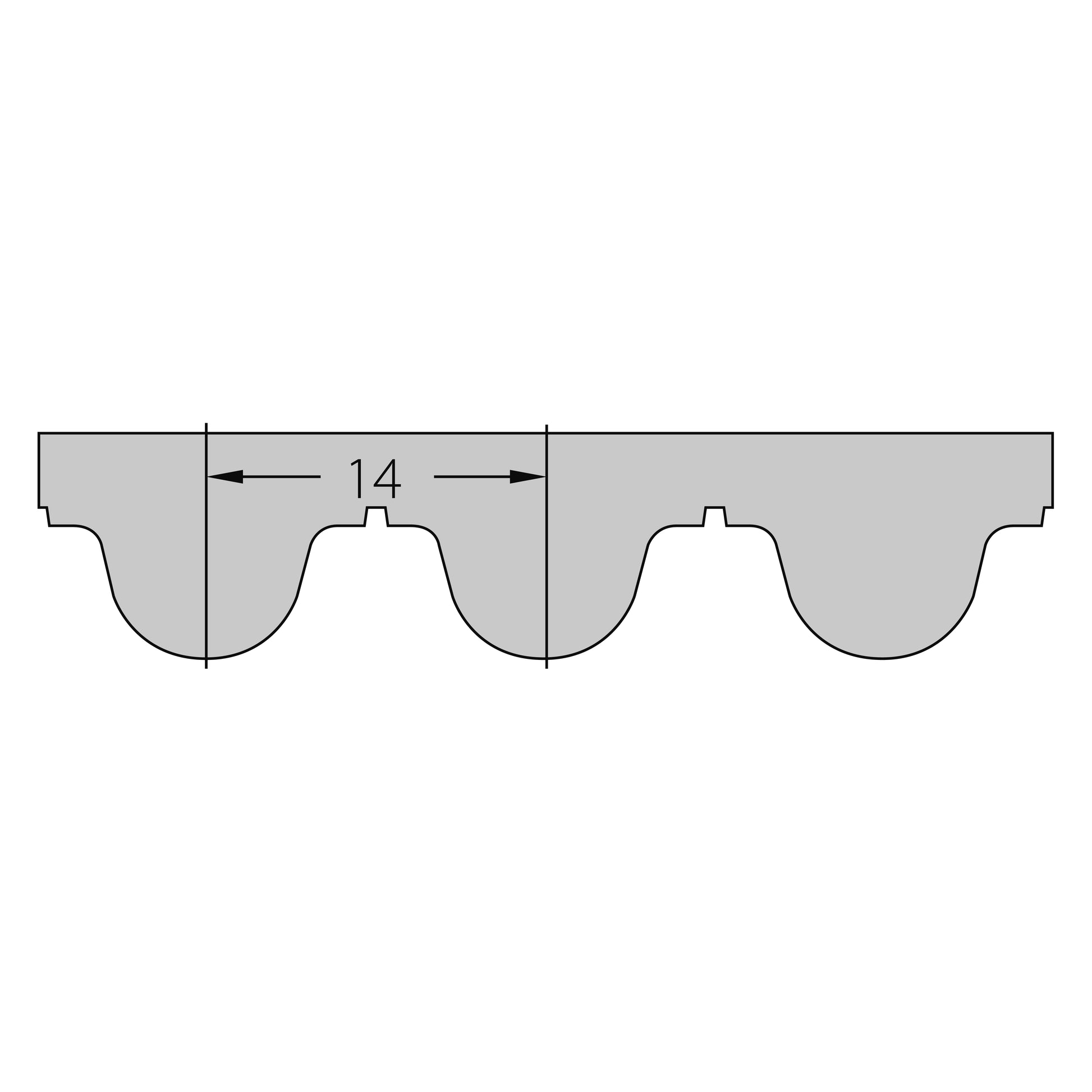

Durch das abgerundete HTD-Bogenprofil (High Torque Drive) mit einer Teilung von 14,0 mm erzielt der Riemen eine optimale Spannungsinnenverteilung, verhindert effektiv das Zahnüberspringen bei hohen Lasten und ermöglicht eine hervorragende Kraftübertragung bei maximaler Zahnbruchsicherheit.
Individuelle Stahlzugträger nach Maß
Höchste Zugkraft, maximale Längssteifigkeit und absolute Präzision: Unsere maßgefertigten Stahlzugträger sind die ideale Wahl für anspruchsvolle Positionierabläufe unter schweren Lasten.
Materialeigenschaften & Beständigkeit
Der PU-Zahnriemen 14M-Flex zeichnet sich durch exzellente Beständigkeit gegen Öle, Fette sowie Chemikalien aus und ist in einem Temperaturbereich von -30 °C bis +80 °C einsetzbar.
Kompatible Hersteller-Typen (Ersatz & Alternativen)
Unser Zahnriemen kann als Alternative zu folgenden Herstellertypen eingesetzt werden:
- Gates: SYNCHRO-POWER FLEX HTD14
- Optibelt: ALPHA FLEX 14M
- Megadyne: Megaflex RPP14*
- ContiTech: Conti Synchroflex HTD 14M
* Hinweis zur Kompatibilität von RPP-, MTD- und HTD-Profilen:
- Identische Teilung: RPP-, MTD- und HTD-Profile mit gleicher Teilungsangabe (z. B. 5M, 8M, 14M) besitzen denselben Zahnabstand.
- Abweichendes Zahnprofil: Die Profile unterscheiden sich in ihrer Zahngeometrie. RPP verfügt über eine spezielle Zahnform, die auf ein leiseres Laufverhalten und eine reduzierte Luftkompression beim Zahneingriff ausgelegt ist. MTD- und HTD-Profile weisen eine abweichende Zahnform auf.
-
Austauschbarkeit: Zahnriemen mit RPP-, MTD- und HTD-Profilen können bei gleicher Teilung in vielen Fällen miteinander kompatibel sein. MTD ist dabei eine eigenständige Profilbezeichnung von Megadyne und kein identisches HTD-Profil.
Die tatsächliche Kompatibilität hängt von der jeweiligen Kombination aus Zahnriemen und Zahnscheibe ab. Daher empfehlen wir, die technischen Herstellerangaben zu beachten und die Eignung vor dem Einsatz zu prüfen.
Rechtlicher Hinweis:
Alle genannten Herstellernamen und Markenbezeichnungen sind Eigentum der jeweiligen Rechteinhaber. Ihre Nennung dient ausschließlich als notwendige Angabe zur Bestimmung der technischen Kompatibilität unserer Ersatzartikel (§ 23 Abs. 1 Nr. 3 MarkenG); es besteht keine geschäftliche Verbindung oder Empfehlungssituation zu den Originalherstellern.
Häufig gestellt Fragen
Hier haben wir die wichtigsten Informationen rund um unsere Produkte, und Lieferzeiten für Sie zusammengestellt.
Sollte Ihr Anliegen spezieller sein oder benötigen Sie eine maßgeschneiderte Sonderlösung nach Maß, so helfen wir Ihnen gerne persönlich weiter.
Wie lange dauert der Versand?
Wie lange dauert der Versand?
Ihr Produkt wird erst nach Ihrer Konfiguration gefertigt – fertige Lagerware gibt es nicht. Aktuelle Standardlieferzeiten:
- Transportbänder und verschweißte Zahnriemen: ca. 10 Arbeitstage
- Flex- und Wickelzahnriemen: ca. 3 Wochen
Expressfertigung ist auf Anfrage möglich. Weitere Details auf unserer Versandseite.
Ist der Versand kostenlos?
Ist der Versand kostenlos?
Nein, der Versand wird nach Warenkorbwert berechnet (Mindestbestellwert 50,00 € netto):
- 50,00 – 199,99 €: 10,00 € netto
- 200,00 – 499,99 €: 15,00 € netto
- ab 500,00 €: 20,00 € netto
Zahnriemen und Zubehör versenden wir deutschlandweit. Transportbänder liefern wir nur in die PLZ-Gebiete 8XXXX, 93XXX und 94XXX.
Kann ich Riemen im Shop auch in individuellen Breiten bestellen?
Kann ich Riemen im Shop auch in individuellen Breiten bestellen?
Ja – genau dafür ist der Konfigurator auf dieser Seite gedacht. Geben Sie Länge und Breite in Millimeter an (bei zöllischen Profilen in Inch). Nach Profil, Teilung und Fertigungsart wird Ihr Zahnriemen bzw. Transportband individuell gefertigt.
Sonderbeschichtungen oder abweichende Materialien besprechen Sie am besten vorab mit unserer technischen Beratung.
Wie finde ich heraus, welche Länge mein alter Zahnriemen hat?
Wie finde ich heraus, welche Länge mein alter Zahnriemen hat?
Für die Konfiguration brauchen Sie Profil (z. B. T, AT, M), Teilung (Zahnmittenabstand), Länge und Breite. Die Länge ermitteln Sie über die Innenlänge des alten Riemens oder über Zahnanzahl × Teilung (z. B. 200 Zähne × 5 mm = 1.000 mm bei AT5).
Prüfen Sie auch Material (PU ist meist weiß/grau/blau) und ob der Riemen endlos gewickelt, flex oder verschweißt ist – das beeinflusst die passende Fertigungsart im Shop.
Gibt es eine Mindestbestellmenge für Sonderanfertigungen?
Gibt es eine Mindestbestellmenge für Sonderanfertigungen?
Ja, je nach Fertigungsart:
- Flex-Zahnriemen: Mindest-Fertigungsbreite 100 oder 150 mm (Gesamtbreite, aufteilbar auf Ihre Riemenbreite)
- Wickelzahnriemen: Längen typisch 120–2.250 mm
- Verschweißte Zahnriemen: Mindestlängen je nach Profil
Maßanfertigungen sind vom Umtausch ausgeschlossen. Bei Unsicherheit kontaktieren Sie uns vor der Bestellung: 08141 – 88889 0.
