PU Zahnriemen HTD 5M

exkl. MwSt. zzgl. Versand.
Aktuelle Standardlieferzeiten:

Transportbänder: ca. 10 Arbeitstage
verschweißte Zahnriemen: ca. 10 Arbeitstage
Flex- und Wickelzahnriemen: ca. 3 Wochen

Expressfertigung auf Anfrage. Weitere Infos zum Versand

  • American Express
  • Mastercard
  • PayPal
  • Union Pay
  • Visa
  • Vorkasse

Technische Daten

Farbe weiß
Breiten 16,25,32,50,75,100,150 mm
Material PU
Maximallänge 100000.0 mm
Minimallänge 735.0 mm
Produktionstyp Meterware
Profilgruppe HTD (M)
Profilname HTD 5M
Riemenhöhe 3,8 mm
Teilung 5.0 mm
Zahnhöhe 1,9 mm
Reibwert Zahnseite Stahl 0,5-0,7 µ
Reibwert Zahnseite Kunststoff 0,2-0,4 µ
Typenbezeichnung 16 HTD 5M | 25 HTD 5M | 32 HTD 5M | 50 HTD 5M | 75 HTD 5M | 100 HTD 5M | 150 HTD 5M
Eigenschaften offene Meterware,Temperaturbereich von -30°C bis + 80°C,Zugträger aus Stahl oder Aramid (Kevlar)
Datenblatt laden (PDF)

Produktbeschreibung

Der Polyurethan-Zahnriemen HTD 5M ist wahlweise als offene Meterware oder endlos verschweißt erhältlich und bietet hohe Präzision sowie Zuverlässigkeit für kompakte Förderanlagen, synchrone Feinantriebe und präzise Positionieraufgaben in der Automatisierungstechnik.

Technische Merkmale & HTD-Bogenprofil

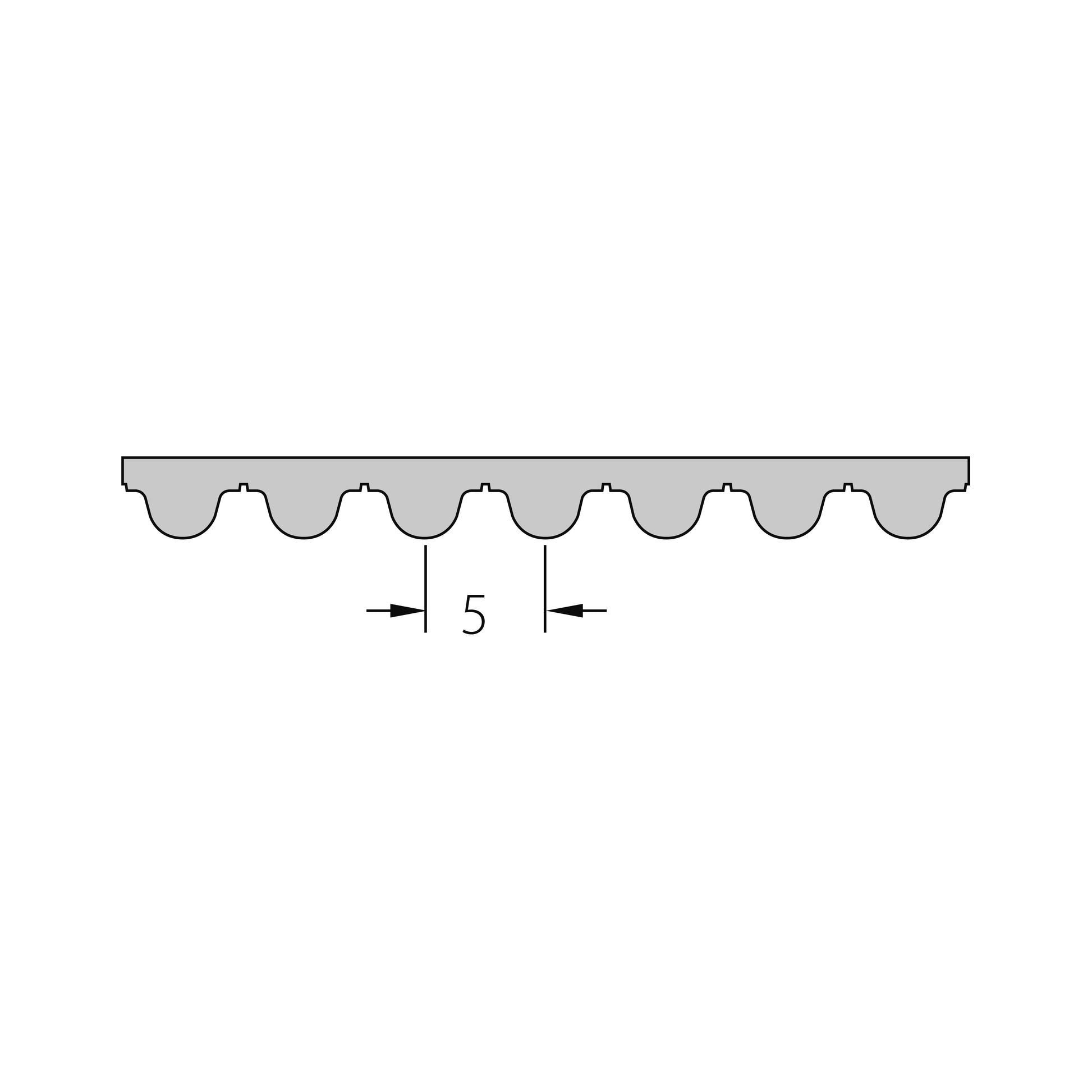

Durch das abgerundete HTD-Bogenprofil (High Torque Drive) mit einer Teilung von 5,0 mm erzielt der Riemen eine optimale Spannungsinnenverteilung, verhindert effektiv das Zahnüberspringen und ermöglicht eine sehr präzise Kraftübertragung bei kleinen Scheibendurchmessern und engen Bauräumen.

Zugträger & Ausführungen nach Maß

Je nach technischem Anforderungsprofil wählen Sie den passenden Zugträger:

  • Stahlzugträger: Ideal für höchste Zugkräfte, maximale Längssteifigkeit und präzise Positionierabläufe unter schweren Lasten.
  • Kevlar- bzw. Aramidzugträger: Die korrosionsfreie und flexible Alternative, die dynamische Stoßbelastungen optimal dämpft.

Optional schützt eine Polyamidgewebe-Beschichtung (PAZ / PAR) die Zahn- und Riemenseite wirksam vor Abrieb und reduziert deutlich den Geräuschpegel.

Materialeigenschaften & Beständigkeit

Der PU-Zahnriemen 5M zeichnet sich durch exzellente Beständigkeit gegen Öle, Fette sowie Chemikalien aus und ist in einem Temperaturbereich von -30 °C bis +80 °C einsetzbar.

Kompatible Hersteller-Typen (Ersatz & Alternativen)

Unser Zahnriemen kann als Alternative zu folgenden Herstellertypen eingesetzt werden:

  • Gates: SYNCHRO-POWER LINEAR HTD5
  • Optibelt: ALPHA LINEAR 5M
  • Megadyne: Megalinear MTD5*
  • ContiTech: Conti Synchrodrive HTD 5M

* Hinweis zur Kompatibilität von RPP-, MTD- und HTD-Profilen:

  • Identische Teilung: RPP-, MTD- und HTD-Profile mit gleicher Teilungsangabe (z. B. 5M, 8M, 14M) besitzen denselben Zahnabstand.
  • Abweichendes Zahnprofil: Die Profile unterscheiden sich in ihrer Zahngeometrie. RPP verfügt über eine spezielle Zahnform, die auf ein leiseres Laufverhalten und eine reduzierte Luftkompression beim Zahneingriff ausgelegt ist. MTD- und HTD-Profile weisen eine abweichende Zahnform auf.
  • Austauschbarkeit: Zahnriemen mit RPP-, MTD- und HTD-Profilen können bei gleicher Teilung in vielen Fällen miteinander kompatibel sein. MTD ist dabei eine eigenständige Profilbezeichnung von Megadyne und kein identisches HTD-Profil.
    Die tatsächliche Kompatibilität hängt von der jeweiligen Kombination aus Zahnriemen und Zahnscheibe ab. Daher empfehlen wir, die technischen Herstellerangaben zu beachten und die Eignung vor dem Einsatz zu prüfen.

Rechtlicher Hinweis:

Alle genannten Herstellernamen und Markenbezeichnungen sind Eigentum der jeweiligen Rechteinhaber. Ihre Nennung dient ausschließlich als notwendige Angabe zur Bestimmung der technischen Kompatibilität unserer Ersatzartikel (§ 23 Abs. 1 Nr. 3 MarkenG); es besteht keine geschäftliche Verbindung oder Empfehlungssituation zu den Originalherstellern.
